Filtrace harmonických

V poslední době dochází k významnému zvyšování podílu nelineárních spotřebičů v průmyslových sítích. Jsou to všechna zařízení, která jsou osazena polovodičovými prvky, frekvenční měniče, stejnosměrné pohony, spínané zdroje ale také LED osvětlení nebo výpočetní technika a UPS. Odběr tak přestává být čistě sinusový a objevují se harmonické složky (násobky 50Hz) proudu a následně také na napájecím napětí. Pokud je překročena určitá mez (obvykle 8%), je nutné toto harmonické rušení filtrovat. Navrhneme vám vhodné filtrační zařízení a doporučíme správné umístění v napájecí síti.

Co jsou harmonické složky a proč jsou problematické?

Harmonické složky jsou násobky základní frekvence (50 Hz), které vznikají v elektrické síti při používání nelineárních spotřebičů. Patří sem například frekvenční měniče, polovodičové prvky, spínané zdroje, UPS systémy, LED osvětlení nebo výpočetní technika. Tyto složky zkreslují sinusový průběh proudu a napětí, což zatěžuje síť a připojená zařízení. Nadměrné harmonické mohou vést k přehřívání transformátorů, vyšší spotřebě energie a předčasnému opotřebení zařízení.

Důsledky nárůstu harmonických složek v síti

Pokud hladina harmonických překročí určitou mez (obvykle 8 %), mohou způsobit závažné problémy: • Přehřívání zařízení – Transformátory, motory a další zařízení se mohou nadměrně zahřívat, což zkracuje jejich životnost a vyžaduje častější údržbu. • Narušení provozu citlivých přístrojů – Harmonické složky mohou negativně ovlivnit citlivé přístroje, což vede k výpadkům a snížené přesnosti měření. • Vyšší náklady na energii – Síť se stává méně efektivní, protože nadměrná harmonická složka zvyšuje odběr jalového výkonu a tím i celkové náklady na energie.

Jak probíhá filtrace harmonických?

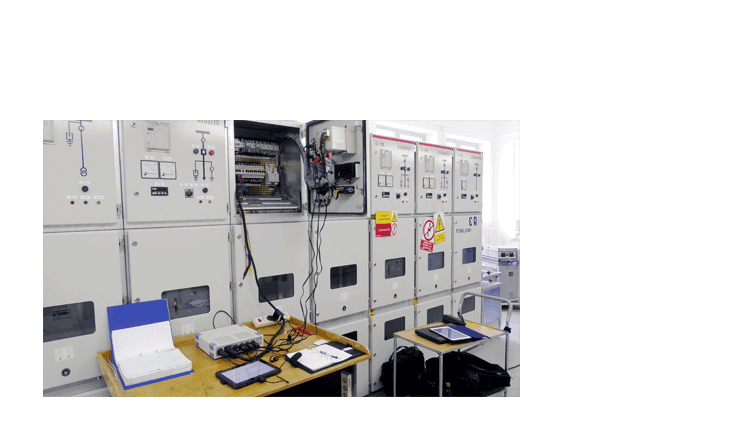

Naše filtrace harmonických zahrnuje následující kroky: 1. Měření a diagnostika – Provedeme měření harmonických složek a analyzujeme úroveň jejich výskytu. Identifikujeme problémové body v síti, kde jsou harmonické nejvýraznější. 2. Návrh filtračního zařízení – Na základě měření navrhneme filtrační zařízení, které bude účinně eliminovat harmonické složky. V závislosti na typu sítě a specifických požadavcích může jít o pasivní, aktivní nebo hybridní filtry. 3. Instalace a nastavení – Náš tým nainstaluje a nastaví filtrační zařízení s ohledem na optimální provozní podmínky. Důraz klademe na maximální účinnost filtrace a minimální vliv na provoz sítě. 4. Pravidelná údržba a monitoring – Aby filtrační zařízení pracovalo dlouhodobě spolehlivě, nabízíme pravidelnou údržbu a monitoring, které udržují síť bez nežádoucích harmonických.

Druhy filtračních zařízení a jejich výhody

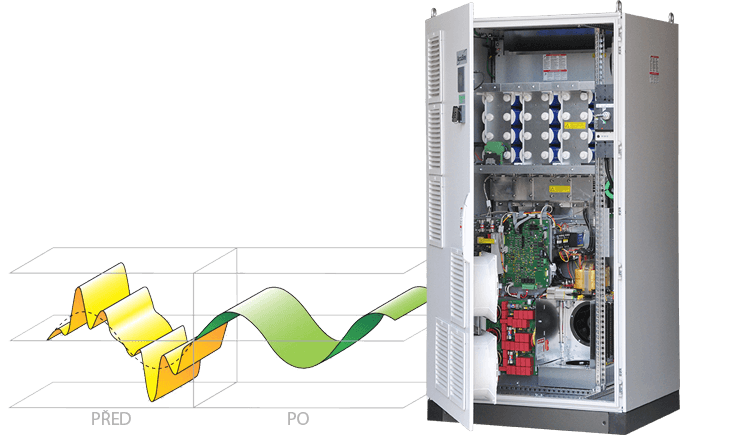

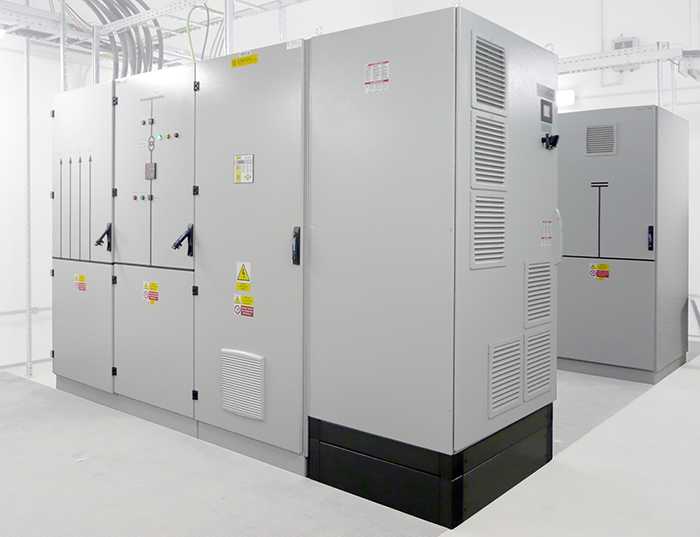

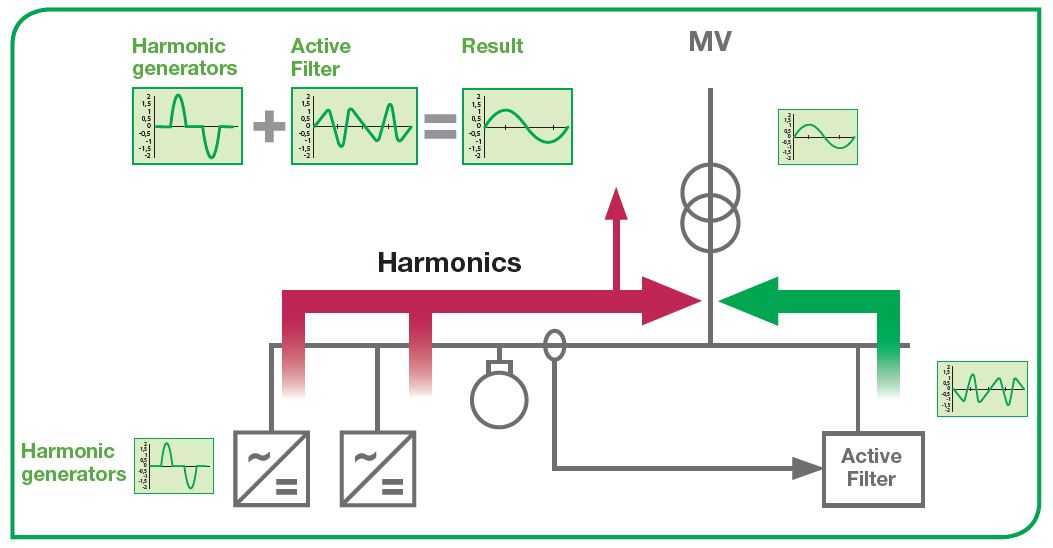

• Pasivní filtry – Používají se pro základní filtrační požadavky a jsou vhodné pro sítě s relativně nízkou úrovní harmonických. Jsou jednoduché, efektivní a nenáročné na údržbu. • Aktivní filtry – Tyto filtry jsou navrženy tak, aby se dynamicky přizpůsobovaly změnám v síti a odstraňovaly harmonické složky v reálném čase. Jsou ideální pro průmyslové provozy s vyššími nároky na kvalitu napájení. • Hybridní filtry – Kombinují výhody pasivních a aktivních filtrů a poskytují flexibilní řešení pro náročné aplikace s vysokým podílem harmonických složek.

Přínosy filtrace harmonických pro váš provoz

• Zvýšená životnost zařízení – Filtrace harmonických snižuje opotřebení a zahřívání zařízení, což zajišťuje jejich dlouhodobý a stabilní provoz. • Úspory nákladů – Snížením odběru jalového výkonu harmonické filtry snižují náklady na energii a eliminují dodatečné výdaje na údržbu. • Zlepšení kvality napětí – Díky eliminaci harmonických zlepšuje filtrace stabilitu napětí a podporuje optimální provoz citlivých zařízení.

Modelové příklady:

• Problém: Ve výrobní hale s frekvenčními měniči a LED osvětlením dochází k nadměrnému zahřívání transformátoru a pravidelným výpadkům. Řešení: Nainstalujeme aktivní filtrační zařízení, které dynamicky eliminuje harmonické složky a chrání transformátor před nadměrným zatížením. • Problém: Společnost využívá citlivé laboratorní přístroje, které vykazují nepřesnosti vlivem vysoké úrovně harmonických v síti. Řešení: Doporučíme hybridní filtraci, která zajistí stabilní napětí a ochrání citlivá zařízení před rušením způsobeným harmonickými.
